볼밀 트러니언은 볼밀 작동에서 지지대 역할과 동력 전달 수단으로 중요한 역할을 합니다. 그러나 높은 스트레스 조건에서 지속적인 작동으로 인해 손상되기 쉽습니다. 저는 전문 볼밀 트러니언 공급업체로서 손상된 볼밀 트러니언을 수리하는 방법에 대한 심층적인 지식을 공유하기 위해 왔습니다.
볼 밀 트러니언 손상의 원인 이해
수리 프로세스를 시작하기 전에 손상의 근본 원인을 이해하는 것이 중요합니다. 트러니언 문제를 일으킬 수 있는 몇 가지 일반적인 요인이 있습니다.
마멸: 볼밀 작동시 일정한 회전과 트러니언에 가해지는 큰 하중으로 인해 점진적인 마모가 발생합니다. 트러니언과 베어링 사이의 마찰, 연삭 매체와 가공 중인 재료의 충격으로 인해 트러니언의 직경과 표면 거칠기가 감소할 수 있습니다.
부식: 습도가 높은 광산이나 산성 분위기 등 부식성 환경에서 볼밀을 작동시키면 트러니온이 부식될 수 있습니다. 부식은 트러니언의 구조를 약화시켜 균열 및 기타 형태의 손상에 더욱 취약하게 만듭니다.
과부하: 볼밀의 정격 용량을 초과하거나 공급이 부적절할 경우 트러니온에 과부하가 걸릴 수 있습니다. 이러한 과도한 응력은 트러니언의 변형, 균열 또는 심지어 완전한 파손을 일으킬 수 있습니다.
부적절한 설치 또는 정렬: 트러니언을 잘못 설치하거나 볼밀 구성 요소를 잘못 정렬하면 트러니언에 응력 분포가 고르지 않게 될 수 있습니다. 이러한 고르지 못한 응력은 마모를 가속화하고 조기 손상을 초래할 수 있습니다.
손상된 트러니언 검사
볼 밀이 안전하게 정지되면 트러니언에 대한 철저한 검사를 수행해야 합니다.
육안검사: 트러니언 표면의 육안 검사부터 시작합니다. 홈, 패임 또는 변색과 같은 마모 흔적을 찾으십시오. 작은 헤어라인 균열로 시작하여 스트레스를 받으면 점차 커질 수 있는 눈에 보이는 균열이 있는지 확인하십시오.
치수 측정: 캘리퍼, 마이크로미터 등 정밀 측정 도구를 사용하여 트러니언의 임계 치수를 측정합니다. 측정된 값을 원래 설계 사양과 비교하십시오. 직경이나 기타 치수의 큰 편차는 과도한 마모 또는 변형을 의미할 수 있습니다.
비파괴 검사(NDT): 육안으로 볼 수 없는 내부 결함을 검출하기 위해 초음파 검사, 자분탐상검사, 염료침투탐상검사 등 NDT 방법을 사용할 수 있습니다. 이러한 기술은 트러니언 재료의 숨겨진 균열, 다공성 또는 기타 결함을 식별할 수 있습니다.
손상된 볼밀 트러니언 수리 방법
용접수리
용접은 트러니언 표면의 작은 균열과 마모를 수리하는 일반적인 방법입니다. 그러나 새로운 문제가 발생하지 않도록 주의 깊게 수행해야 합니다.
사전 용접 준비: 손상된 부위를 깨끗이 닦아 먼지, 기름, 산화막 등을 제거합니다. 손상된 부분을 경사지게 하여 적절한 용접 홈을 만들어야 합니다. 용접 중 균열 위험을 줄이려면 트러니언을 적절한 온도로 예열하십시오.
용접 공정: 트러니언의 재질에 따라 적합한 용접전극 및 용접절차를 선택합니다. 여러 번에 걸쳐 용접하여 적절한 융합과 침투를 보장합니다. 각 통과 후 트러니언을 천천히 냉각시켜 내부 응력을 완화하십시오.
포스트 - 용접 처리: 용접 후 트러니언을 열처리하여 용접의 기계적 성질을 향상시키고 잔류응력을 완화시켜야 합니다. 여기에는 용접 영역을 어닐링하거나 정규화하는 작업이 포함될 수 있습니다.
기계 수리
트러니언이 심하게 마모되거나 변형된 경우 원래 치수를 복원하기 위해 가공이 필요할 수 있습니다.
터닝 및 연삭: 선반을 사용하여 트러니언을 올바른 직경으로 돌립니다. 회전 후에는 트러니언 표면을 연삭하여 필요한 표면 조도와 치수 정확도를 달성해야 합니다. 이 공정을 통해 마모된 재료를 제거하고 트러니언의 진원도와 직진도를 복원할 수 있습니다.
지루한: 트러니언의 보어가 손상된 경우 보링을 사용하여 보어를 확대하고 올바른 크기로 다시 가공할 수 있습니다. 이는 베어링과의 적절한 결합을 보장하는 데 필수적입니다.
슬리브 교체
마모나 손상이 심한 경우 트러니언 슬리브를 교체하는 것이 가장 효과적인 해결책일 수 있습니다. 슬리브는 메인 트러니언 샤프트를 보호하는 희생 부품 역할을 합니다.
기존 슬리브 제거: 먼저 유압 풀러 등 적절한 도구를 사용하여 손상된 슬리브를 제거합니다. 제거 과정에서 트러니언 샤프트가 손상되지 않았는지 확인하십시오.
새 슬리브 설치: 새 슬리브를 설치하기 전에 트러니언 샤프트를 청소하고 치수를 확인하십시오. 설치가 용이하도록 새 슬리브를 가열한 다음 트러니언 샤프트에 눌러야 합니다. 슬리브와 샤프트가 올바르게 정렬되고 단단히 고정되었는지 확인하십시오.
수리 시 고품질 부품의 중요성

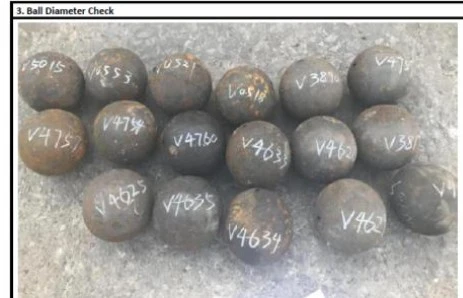

성공적인 트러니언 수리를 위해서는 고품질 부품을 사용하는 것이 중요합니다. 볼밀 트러니언 공급업체로서 저는 신뢰할 수 있는 부품 제공의 중요성을 이해하고 있습니다. 예를 들어,수직 밀 연삭 롤러,공 공 단조 강철 공, 그리고볼밀 트러니언, 볼밀의 장기적인 성능과 신뢰성을 보장할 수 있습니다. 고품질 부품은 마모, 부식 및 피로에 대한 저항력이 뛰어나므로 수리 빈도와 가동 중지 시간이 줄어듭니다.
사후 - 수리 테스트 및 유지보수
수리가 완료된 후 볼밀은 올바른 작동을 보장하기 위해 일련의 테스트를 거쳐야 합니다.
정적 테스트: 트러니언의 정렬과 균형을 확인하세요. 정밀 레벨링 도구를 사용하여 볼 밀의 레벨이 적절하게 조정되고 트러니언이 올바른 위치에 있는지 확인하십시오.
동적 테스트: 볼밀을 낮은 속도로 시작하여 점차 속도를 높입니다. 테스트 중에 트러니언의 온도, 진동 및 소음 수준을 모니터링합니다. 비정상적인 판독값은 수리에 문제가 있음을 나타낼 수 있습니다.
트러니언의 향후 손상을 방지하려면 정기적인 유지 관리도 필수적입니다. 여기에는 정기적으로 베어링 윤활, 볼 밀의 작동 상태 모니터링 및 정기 검사 수행이 포함됩니다.
구매 및 상담 문의
볼밀 트러니언에 문제가 있거나 고품질 볼밀 부품이 필요한 경우, 제가 도와드리겠습니다. 당사의 전문가 팀은 귀하에게 전문적인 조언, 신뢰할 수 있는 제품, 탁월한 애프터 서비스를 제공할 수 있습니다. 새로운 볼밀 트러니언이 필요하시거나 트러니언 수리에 대한 조언이 필요하시다면 언제든지 문의해 구매 상담을 받으세요.
참고자료
- "볼 밀 운영 및 유지 관리 핸드북"
- "광산장비 재료공학"
- 볼 밀 제조 및 수리에 대한 업계 표준 및 지침.
